Modern slurry logistics with practical details

Adapted slurry logistics and sufficient transport options are becoming increasingly important. In addition to planning, a certain degree of flexibility also plays a decisive role.
Fliegl also offers you other interesting solutions in this area in addition to the classic transport options. Firstly in the area of ​​barrel superstructures. These can either be equipped with a holder for hook lift trailers or with the Fliegl changing system.

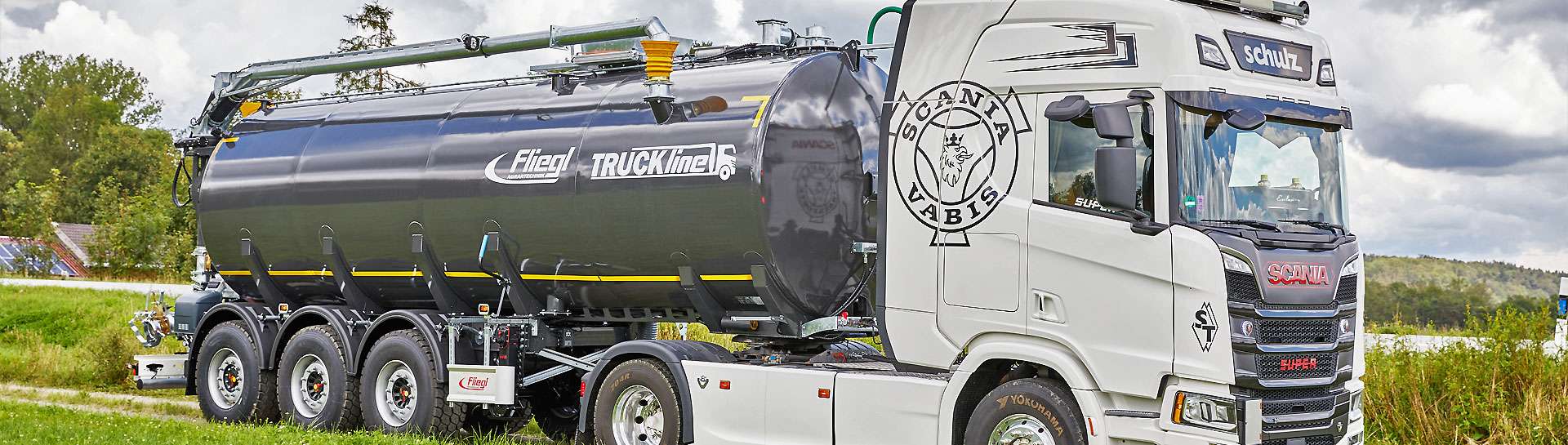

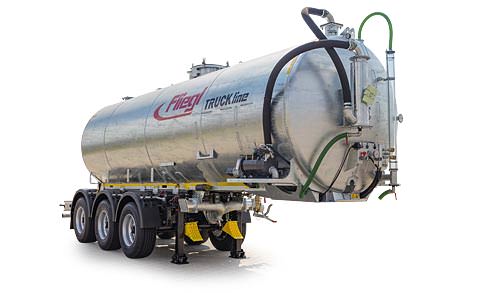

STF 30.000 Truck Line

Ausgereifte Technik für den Gülletransport








  • Tankinhalt 30.000 l

  • Fahrwerkrahmen aus hochfestem Feinkornstahl

  • Leergewicht ab 5.400 kg; zul. Gesamtgewicht 35.000 kg (bei Aufsattellast von 11.000 kg)

  • Optionale leistungsstarke Drehkolbenpumpe 6.000 l Vogelsang mit Injektion S-System

  • Füllstandüberwachung mit integrierter automatischen Abschaltung der Pumpe

  • Alufelgen für Bereifung 385/65 R22,5 optional

Bereit für den Transfer


  • Geringer Zugkraftbedarf sowie hohe Nutzlast dank geringem Eigengewicht

  • Ausgezeichnetes Fahrverhalten durch hochwertige Fahrwerkskomponenten

  • Lange Nutzungsdauer durch Edelstahlbauweise

  • Hohe Leistungen zum Ansaugen und Überladen mit optionaler Vogelsang Drehkolbenpumpe und Überladearm

  • Beste Rührfunktion durch integrierter Spülleitung in Verbindung mit optionaler Drehkolbenpumpe

Tandem / tridem tanker trailer - 16,000 to 29,000 L


The new Fliegl Road X Line tankers not only enable you to transport the slurry smoothly but also ensure a higher tractor load.

The standard air suspension together with the K 80 version bottom hitch promises a comfortable ride. Optionally, an 8 or 10 inch docking funnel for the extraction of the application vehicle can be installed. All Road X Line drums can optionally be equipped with a centrifugal or rotary lobe pump. The drums with a volume of 20000 L and 27500 L are also available in a vacuum version.

A transfer arm is attached for the version with centrifugal pump.

S = Serie | O = optional | X = nicht verfügbar
Transportfässer Tandem/Tridem ROAD X Line 16000 18000 20000 25000 27500 29000
Ausführung Behälter Stahl Poly Stahl Stahl Stahl Poly
Anzahl der Achsen 2 2 2 3 3 3
Behälterlänge (Mantel) mm 6000 5910 7000 7450 7450 6950
Behälterdurchmesser mm (bei Poly Line max. Außenbreite) 1800 2483 1900 2100 2150 2483
Untenanhängung mit K 80 (1) S S S S S S
Deichselfederung incl. Fasskippzylinder + Fallstützfuß S S S S S S
Achsaggregat luftgefedert S S S S S S
Nachlauflenkung (3) O S S S S S
hydraulische Zwangslenkung (1) O O O O O O
Achsausführung 410 x 180 O O S S S S
Bereifung 385/65 R 22,5 Zoll S S S S S S
Bereifung 445/65 R 22,5 Zoll O O O O O O
Bereifung 560/60 R 22,5 Zoll O O O O O O
Hydraulischer Einfülldom/Schubdeckel S S S S S S
6" Handschieber hinten S S S S S S
ohne Pumpe S S S S S S
Kreiselpumpe 6500 L mit Überladearm O O O O O O
Drehkolbenpumpe Vogelsang 4000 Liter O O O O O O
Drehkolbenpumpe Vogelsang 6000 Liter O O O O O O
Pumpenkasten für Drehkolbenpumpen X O X X X O
Saugrüssel 8 Zoll (PFW) O O O O O O
automatische Pumpenumschaltung O O O O O O
Überladearm 6 Zoll, 6000 mm O O O O O O
Bedienpult mit Joysticksteuerung für Überladearm O O O O O O
Andockung mit Steigrohr hinten oben am Fass O O O O O O
Andockung mit Steigrohr hinten unten am Fass O O O O O O
Fasszähler (D) O O O O O O
Hydraulischer Steuerblock (PFW) O O O O O O
Handschieber mit Schnellkuppler für externe Befüllung O O O O O O
Anfahrhilfe X X X O O O
Staukasten absperrbar O X O O O X
Staukiste offen (montiert hinter dem Fass) X O X X X O
LED Arbeitsscheinwerfer O O O O O O
Füllstandsanzeiger oben O O O O O O
S = Serie | O = optional | X = nicht verfügbar
Transportfässer Tandem/Tridem VFW ROAD X Line 20000 27500
Ausführung Behälter Stahl Stahl
Anzahl der Achsen 2 3
Behälterlänge (Mantel) mm 7000 7450
Behälterdurchmesser mm 1900 2150
Untenanhängung mit K 80 (1) S S
Deichselfederung incl. Fasskippzylinder + Fallstützfuß S S
Achsaggregat luftgefedert S S
Nachlauflenkung (3) S S
hydraulische Zwangslenkung (1) O O
Achsausführung 410 x 180 S S
Bereifung 385/65 R 22,5 Zoll S S
Bereifung 445/65 R 22,5 Zoll O O
Bereifung 560/60 R 22,5 Zoll O O
Hydraulischer Einfülldom 600 mm O O
Kompressor Battioni 13500 Liter S S
Battioni 16,000 l compressor O O
Füllstandsanzeige Plexiglas O O
Schaumabscheider (2) S S
Schalldämpfer mit Ölabscheider für Kompressor S S
6" Handschieber hinten S S
Andockung mit Steigrohr hinten oben am Fass O O
Andockung mit Steigrohr hinten unten am Fass O O
Fasszähler (D) O O
Hydraulischer Steuerblock O O
LED Arbeitsscheinwerfer O O
Kompressorumschaltung hydraulisch O O
Turbobefüller seitlich O O
Saugrüssel 8 Zoll VFW (2) O O
Innenrührwerk hydraulisch O O
Anfahrhilfe X O
Staukasten absperrbar O O

Two-axle / three-axle tanker trailer - 10,000 to 26,500 L


The Fliegl TFW two-axle and three-axle transport tanks are characterised by their very low weight.

The standard slewing ring ensures maximum manoeuvrability during slurry transport even in narrow road conditions. An optional hydraulic internal agitator prevents settling of slurry during transport. The TFW 10,000 two-axle is offered in the Poly Line version made of fibreglass-reinforced plastic to save even more weight.

S = Serie | O = optional | X = nicht verfügbar
Transportfässer TFW Zweiachs/Dreiachs 10000 14000 16000 18000 20000
Ausführung Behälter Poly Stahl Stahl Stahl Stahl
Anzahl der Achsen 2 2 2 3 3
Behälterlänge (Mantel) mm   6000 6000 6000 7000
Behälterdurchmesser mm   1700 1800 1900 1900
stabiler Kugeldrehkranz S S S S S
Parabelfederung S S S X X
Luftfederung Zweiachs O O O S S
Achsausführung 410 x 180 X O O O O
Bereifung 385/65 R 22,5 S S S S S
Bereifung 445/65 R 22,5 O O O O O
Bereifung 550/60 - 22,5 16 PR O O O O O
Bereifung 560/60 R 22,5 O O O O O
Schubdeckel 700 x 700 mm hydraulisch (P) S X X X X
Hydraulischer Einfülldom 600 mm X O O O O
Ohne Pumpe S S S S S
Vakuumausführung X O O O O
Andockung mit Steigrohr hinten oben am Fass O O O O O
Andockung mit Steigrohr hinten unten am Fass O O O O O
Fasszähler (D) O O O O O
Innenrührwerk hydraulisch O O O O O
6 Zoll Anschluss am Heck, schwenkbar 130 Grad X O O O O
Hydraulischer Steuerblock (PFW) O O O O O
Staukasten absperrbar X O O O O

Fassaufbauten


Im Bereich der Fassaufbauten gibt es die Möglichkeit das Fass direkt auf einen LKW zu setzen. Mit Hilfe von Abstellfüßen kann das Fass von dem LKW abgenommen und durch einen Abschiebe Aufbau ersetzt werden.

Weiterhin gibt es die Möglichkeit diese Fässer mit einem Hakenlift Rahmen als Abrollsystem auszustatten. Flexibilität pur!

Fassaufbau
Größe 10600 12000 14000 16000 18000 18000 20000 22000 25000
Ausführung Behälter Stahl Stahl Stahl Stahl Stahl Poly Stahl Stahl Stahl
Vakuumausführung S S S S S X S S S
Schubdeckel 700 x 700 mm hydraulisch (P) X X X X X S X X X
Hydraulischer Einfülldom 400 mm O O O O O X O O O
Schaumabscheider S S S S S X S S S
6 inch intake valve (VFW) S S S S S X S S S
8 inch intake valve (VFW) O O O O O X O O O
Andockung mit Steigrohr hinten oben am Fass O O O O O X O O O
Andockung mit Steigrohr (1) X X X X X O X X X
Kompressorumschaltung hydraulisch (H) S S S S S X S S S
Abstellfüße mechanisch für Wechselbrücke O O O O O X O O O
hydraulische Hebeeinrichtung für Wechselbrücke O O O O O X O O O
Hakenlift-Rahmen als Abroller O O O O O X O O O
Containerverriegelung Twistlock für Wechselfahrgestell O O O O O X O O O
