Citerne de transport
Transport & logistique
Logistique moderne pour le lisier combinée à des détails pratiques
Une logistique adaptée du lisier et des options de transport suffisantes deviennent de plus en plus importantes. Outre la planification, une certaine flexibilité joue également un rôle décisif.
Fliegl vous propose également d'autres solutions intéressantes dans ce domaine en plus des options de transport classiques. Tout d'abord dans le domaine des superstructures de barriques. Ceux-ci peuvent être équipés soit d'un support pour les remorques à crochet ou du système de changement Fliegl.
-

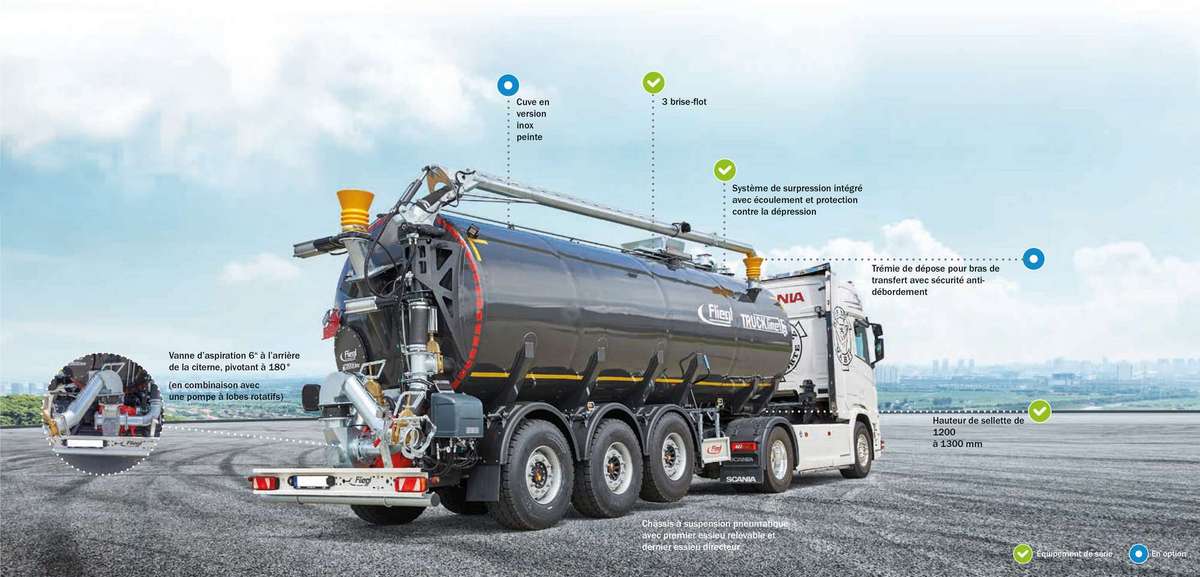

Capacité du réservoir : 30 000 L
-
Châssis du train roulant en acier à grains fins à haute résistance
-
Poids à vide à partir de 5 400 kg ; poids total autorisé 35 000 kg (avec une charge d’appui de 11 000 kg)
-
Pompe à lobes rotatifs performante en option 6 000 L Vogelsang avec injection S-System
-
Surveillance du niveau de remplissage avec arrêt automatique intégré de la pompe
-
Jantes en aluminium pour pneus 385/65 R22,5 en option
-
Faible besoin de force de traction et charge utile élevée grâce à un poids propre réduit
-
Excellente tenue de route grâce à des composants de châssis de haute qualité
-
Longue durée de vie grâce à une construction en acier inoxydable
-
Haute performance pour l'aspiration et le déversement avec pompe à lobes rotatifs Vogelsang en option et bras de déversement
-
Meilleure fonction de brassage grâce à la conduite de rinçage intégrée en combinaison avec la pompe à lobes rotatifs en option
Les nouvelles citernes de transport Road X Line de Fliegl vous permettent non seulement de transporter le lisier sans problème, mais assurent en outre une meilleure exploitation du tracteur.
En association avec l’attelage inférieur en version K 80, le châssis pneumatique de série garantit un comportement de conduite confortable. En option, une trémie d’accrochage de 8 ou 10 pouces peut être installée pour l’aspiration du véhicule d’épandage. Tous les tambours Road X Line peuvent être équipés en option d'une pompe à lobes centrifuge ou rotative. Les fûts d'un volume de 20000 L et 27500 L sont également disponibles en version sous vide.
Un bras de transbordement est installé pour la variante avec pompe centrifuge.
| S = Serie | O = optional | X = nicht verfügbar |
| Transportfässer Tandem/Tridem ROAD X Line | 16000 | 18000 | 20000 | 25000 | 27500 | 29000 |
|---|---|---|---|---|---|---|
| Ausführung Behälter | Stahl | Poly | Stahl | Stahl | Stahl | Poly |
| Anzahl der Achsen | 2 | 2 | 2 | 3 | 3 | 3 |
| Behälterlänge (Mantel) mm | 6000 | 5910 | 7000 | 7450 | 7450 | 6950 |
| Behälterdurchmesser mm (bei Poly Line max. Außenbreite) | 1800 | 2483 | 1900 | 2100 | 2150 | 2483 |
| Untenanhängung mit K 80 (1) | S | S | S | S | S | S |
| Deichselfederung incl. Fasskippzylinder + Fallstützfuß | S | S | S | S | S | S |
| Achsaggregat luftgefedert | S | S | S | S | S | S |
| Nachlauflenkung (3) | O | S | S | S | S | S |
| hydraulische Zwangslenkung (1) | O | O | O | O | O | O |
| Achsausführung 410 x 180 | O | O | S | S | S | S |
| Bereifung 385/65 R 22,5 Zoll | S | S | S | S | S | S |
| Bereifung 445/65 R 22,5 Zoll | O | O | O | O | O | O |
| Bereifung 560/60 R 22,5 Zoll | O | O | O | O | O | O |
| Hydraulischer Einfülldom/Schubdeckel | S | S | S | S | S | S |
| 6" Handschieber hinten | S | S | S | S | S | S |
| ohne Pumpe | S | S | S | S | S | S |
| Kreiselpumpe 6500 L mit Überladearm | O | O | O | O | O | O |
| Drehkolbenpumpe Vogelsang 4000 Liter | O | O | O | O | O | O |
| Drehkolbenpumpe Vogelsang 6000 Liter | O | O | O | O | O | O |
| Pumpenkasten für Drehkolbenpumpen | X | O | X | X | X | O |
| Saugrüssel 8 Zoll (PFW) | O | O | O | O | O | O |
| automatische Pumpenumschaltung | O | O | O | O | O | O |
| Überladearm 6 Zoll, 6000 mm | O | O | O | O | O | O |
| Bedienpult mit Joysticksteuerung für Überladearm | O | O | O | O | O | O |
| Andockung mit Steigrohr hinten oben am Fass | O | O | O | O | O | O |
| Andockung mit Steigrohr hinten unten am Fass | O | O | O | O | O | O |
| Fasszähler (D) | O | O | O | O | O | O |
| Hydraulischer Steuerblock (PFW) | O | O | O | O | O | O |
| Handschieber mit Schnellkuppler für externe Befüllung | O | O | O | O | O | O |
| Anfahrhilfe | X | X | X | O | O | O |
| Staukasten absperrbar | O | X | O | O | O | X |
| Staukiste offen (montiert hinter dem Fass) | X | O | X | X | X | O |
| LED Arbeitsscheinwerfer | O | O | O | O | O | O |
| Füllstandsanzeiger oben | O | O | O | O | O | O |
| S = Serie | O = optional | X = nicht verfügbar |
| Transportfässer Tandem/Tridem VFW ROAD X Line | 20000 | 27500 |
|---|---|---|
| Ausführung Behälter | Stahl | Stahl |
| Anzahl der Achsen | 2 | 3 |
| Behälterlänge (Mantel) mm | 7000 | 7450 |
| Behälterdurchmesser mm | 1900 | 2150 |
| Untenanhängung mit K 80 (1) | S | S |
| Deichselfederung incl. Fasskippzylinder + Fallstützfuß | S | S |
| Achsaggregat luftgefedert | S | S |
| Nachlauflenkung (3) | S | S |
| hydraulische Zwangslenkung (1) | O | O |
| Achsausführung 410 x 180 | S | S |
| Bereifung 385/65 R 22,5 Zoll | S | S |
| Bereifung 445/65 R 22,5 Zoll | O | O |
| Bereifung 560/60 R 22,5 Zoll | O | O |
| Hydraulischer Einfülldom 600 mm | O | O |
| Kompressor Battioni 13500 Liter | S | S |
| Battioni compresseur 16000 litres | O | O |
| Füllstandsanzeige Plexiglas | O | O |
| Schaumabscheider (2) | S | S |
| Schalldämpfer mit Ölabscheider für Kompressor | S | S |
| 6" Handschieber hinten | S | S |
| Andockung mit Steigrohr hinten oben am Fass | O | O |
| Andockung mit Steigrohr hinten unten am Fass | O | O |
| Fasszähler (D) | O | O |
| Hydraulischer Steuerblock | O | O |
| LED Arbeitsscheinwerfer | O | O |
| Kompressorumschaltung hydraulisch | O | O |
| Turbobefüller seitlich | O | O |
| Saugrüssel 8 Zoll VFW (2) | O | O |
| Innenrührwerk hydraulisch | O | O |
| Anfahrhilfe | X | O |
| Staukasten absperrbar | O | O |
Les citernes de transport TFW à deux et trois essieux de Fliegl se distinguent avant tout par leur poids propre très faible.
La couronne pivotante à roulement à billes de série offre une exceptionnelle maniabilité pendant le transport du lisier, même sur les routes étroites. Un Dispositif de mélange interne hydraulique disponible en option empêche la sédimentation du lisier pendant le transport. La citerne TFW 10 000 à deux essieux est proposée dans la variante Poly Line en plastique renforcé de fibres de verre, pour un gain de poids supplémentaire.
| S = Serie | O = optional | X = nicht verfügbar |
| Transportfässer TFW Zweiachs/Dreiachs | 10000 | 14000 | 16000 | 18000 | 20000 |
|---|---|---|---|---|---|
| Ausführung Behälter | Poly | Stahl | Stahl | Stahl | Stahl |
| Anzahl der Achsen | 2 | 2 | 2 | 3 | 3 |
| Behälterlänge (Mantel) mm | 6000 | 6000 | 6000 | 7000 | |
| Behälterdurchmesser mm | 1700 | 1800 | 1900 | 1900 | |
| stabiler Kugeldrehkranz | S | S | S | S | S |
| Parabelfederung | S | S | S | X | X |
| Luftfederung Zweiachs | O | O | O | S | S |
| Achsausführung 410 x 180 | X | O | O | O | O |
| Bereifung 385/65 R 22,5 | S | S | S | S | S |
| Bereifung 445/65 R 22,5 | O | O | O | O | O |
| Bereifung 550/60 - 22,5 16 PR | O | O | O | O | O |
| Bereifung 560/60 R 22,5 | O | O | O | O | O |
| Schubdeckel 700 x 700 mm hydraulisch (P) | S | X | X | X | X |
| Hydraulischer Einfülldom 600 mm | X | O | O | O | O |
| Ohne Pumpe | S | S | S | S | S |
| Vakuumausführung | X | O | O | O | O |
| Andockung mit Steigrohr hinten oben am Fass | O | O | O | O | O |
| Andockung mit Steigrohr hinten unten am Fass | O | O | O | O | O |
| Fasszähler (D) | O | O | O | O | O |
| Innenrührwerk hydraulisch | O | O | O | O | O |
| 6 Zoll Anschluss am Heck, schwenkbar 130 Grad | X | O | O | O | O |
| Hydraulischer Steuerblock (PFW) | O | O | O | O | O |
| Staukasten absperrbar | X | O | O | O | O |
Superstructures de citernes
Dans le domaine des superstructures de citernes, il est possible de monter directement la citerne sur un camion. Grâce à des pieds de stationnement, la citerne peut être retirée du camion et remplacée par une superstructure de déchargement.
Il est également possible d'équiper ces citernes d'un châssis à crochet pour un système de basculement. Une flexibilité totale !
| Fassaufbau | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Größe | 10600 | 12000 | 14000 | 16000 | 18000 | 18000 | 20000 | 22000 | 25000 |
| Ausführung Behälter | Stahl | Stahl | Stahl | Stahl | Stahl | Poly | Stahl | Stahl | Stahl |
| Vakuumausführung | S | S | S | S | S | X | S | S | S |
| Schubdeckel 700 x 700 mm hydraulisch (P) | X | X | X | X | X | S | X | X | X |
| Hydraulischer Einfülldom 400 mm | O | O | O | O | O | X | O | O | O |
| Schaumabscheider | S | S | S | S | S | X | S | S | S |
| 6 Zoll Ansaugschieber (VFW) | S | S | S | S | S | X | S | S | S |
| Soupape d'admission de 8 pouces (VFW) | O | O | O | O | O | X | O | O | O |
| Andockung mit Steigrohr hinten oben am Fass | O | O | O | O | O | X | O | O | O |
| Andockung mit Steigrohr (1) | X | X | X | X | X | O | X | X | X |
| Kompressorumschaltung hydraulisch (H) | S | S | S | S | S | X | S | S | S |
| Abstellfüße mechanisch für Wechselbrücke | O | O | O | O | O | X | O | O | O |
| hydraulische Hebeeinrichtung für Wechselbrücke | O | O | O | O | O | X | O | O | O |
| Hakenlift-Rahmen als Abroller | O | O | O | O | O | X | O | O | O |
| Containerverriegelung Twistlock für Wechselfahrgestell | O | O | O | O | O | X | O | O | O |
